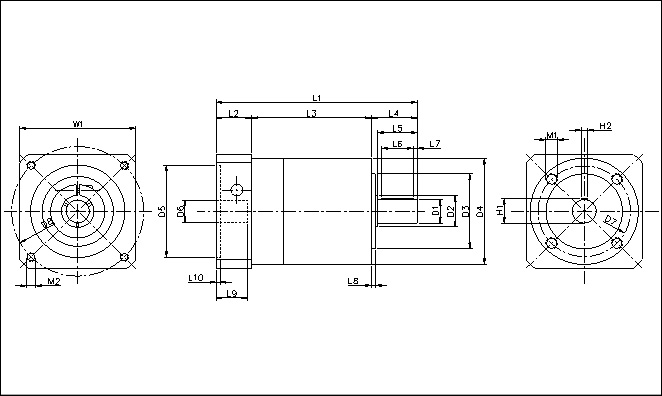

EG040 |
EG060 |
EG080 |
EG120 |
EG160 |
|
|
|
一段/二段 |
一段/二段 |
一段/二段 |
一段/二段 |
一段/二段 |
|
|
*L1 |
93.5/106.5 |
106.5/118.5 |
134/151 |
176.5/203.5 |
255.5/305 |
|
*L2 |
28.5 |
24.5 |
33.5 |
47.5 |
64.5 |
|
|
L3 |
39/52 |
47/59 |
60.5/77.5 |
74/101 |
104/153.5 |
|
|
L4 |
26 |
35 |
40 |
55 |
87 |
|
|
L5 |
23 |
30 |
36 |
50 |
80 |
|
|
L6 |
15 |
25 |
25 |
40 |
65 |
|
|
L7 |
4 |
2.5 |
5.5 |
5 |
7.5 |
|
|
L8 |
2 |
3 |
3 |
4 |
5 |
|
|
*L9 |
25 |
23 |
30 |
40 |
50 |
|
|
*L10 |
3 |
2.5 |
3.5 |
3.5 |
4 |
|
|
D1 (h7) |
10 |
14 |
20 |
25 |
40 |
|
|
D2 |
12 |
17 |
25 |
35 |
55 |
|
|
D3 (h7) |
26 |
40 |
60 |
80 |
130 |
|
|
D4 |
40 |
60 |
80 |
115 |
160 |
|
|
*D5 (G7) |
30 |
40 |
80 |
95 |
130 |
|
|
D6 (F7) max. |
8 |
14 |
19 |
24 |
35 |
|
|
D7 |
34 |
52 |
70 |
100 |
145 |
|
|
*D8 |
46 |
63 |
100 |
115 |
165 |
|
|
M1 |
M4*6 |
M5*8 |
M6*10 |
M10*16 |
M12*20 |
|
|
M2 |
M4*10 |
M5*12 |
M6*15 |
M8*20 |
M10*25 |
|
|
H1 |
11.2 |
16 |
22.5 |
28 |
43 |
|
|
H2 |
3 |
5 |
6 |
8 |
12 |
|
|
*W1 |
40 |
60 |
80 |
120 |
160 |
注： 1.有 * 的規格尺寸會隨馬達的規格改變而改變
2.此規格型錄適用於傳動機構
EG系列低背隙伺服专用减速机性能表
| 规格 |
EG040 |
EG060 |
EG080 |
EG120 |
EG160 |
速比 |
段数 |
| 额定输出扭矩
Tn(Nm) |
5 |
22 |
54 |
117 |
365 |
3 |
1 |
| |
7 |
36 |
65 |
134 |
420 |
4 |
|
| |
7 |
28 |
59 |
145 |
430 |
5 |
|
| |
6 |
15 |
40 |
100 |
260 |
8 |
|
| |
-- |
-- |
-- |
58 |
155 |
10 |
|
| |
20 |
40 |
100 |
240 |
750 |
9 |
2 |
| |
20 |
40 |
112 |
240 |
840 |
12 |
|
| |
20 |
40 |
115 |
240 |
870 |
15 |
|
| |
20 |
40 |
115 |
240 |
870 |
16 |
|
| |
20 |
40 |
115 |
240 |
870 |
20 |
|
| |
20 |
40 |
105 |
240 |
870 |
25 |
|
| |
20 |
40 |
115 |
240 |
870 |
32 |
|
| |
20 |
40 |
110 |
240 |
870 |
40 |
|
| |
8 |
18 |
40 |
180 |
460 |
64 |
|
| 加速扭矩
Ta(Nm) |
Ta=250% x Tn |
3~64 |
1、2 |
| 额定输入转速
ndn(rpm) |
4500 |
4500 |
4000 |
3200 |
1800 |
3,4,5 |
1 |
| |
4800 |
4800 |
4500 |
3600 |
2500 |
8,10 |
1 |
| |
5200 |
5200 |
4600 |
3600 |
2900 |
9~25 |
2 |
| |
6000 |
6000 |
5200 |
4200 |
3400 |
32~64 |
2 |
| 输入转速
ndn(rpm) |
8000 |
8000 |
6000 |
4500 |
3600 |
3~10 |
1 |
| |
8000 |
8000 |
6000 |
4500 |
4000 |
9~64 |
2 |
| 容许径向力
Fr(N) |
200 |
600 |
1000 |
2000 |
6500 |
3~64 |
1、2 |
| 容许轴向力
Fa(N) |
200 |
800 |
1300 |
2800 |
8300 |
3~64 |
1、2 |
| 标准齿背隙
arcmin |
≦30 |
≦15 |
≦12 |
≦10 |
≦10 |
3~10 |
1 |
| |
≦35 |
≦20 |
≦18 |
≦15 |
≦15 |
9~64 |
2 |
| 扭转刚性
Nm/arcmin |
|
3 |
6 |
18 |
48 |
3~64 |
1、2 |
| 机械效率
% |
≧97 |
3~10 |
1 |
| |
≧94 |
9~64 |
2 |
| 使用寿命
Lh(hr) |
20000 |
3~64 |
1、2 |
| 噪音(3000rpm)
dB(A) |
≤60 |
≤65 |
≤68 |
≤70 |
≤70 |
3~64 |
1、2 |
| 操作环境温度
℃ |
-10℃~+90℃ |
3~64 |
1、2 |
| IP等级 |
IP 64 |
3~64 |
1、2 |
|
